Гидравлическая муфта (гидромуфта, турбомуфта) — вид гидродинамической передачи, в которой, в отличие от механической муфты, отсутствует жёсткая кинематическая связь между входным и выходным валом, и в отличие от гидротрансформатора, отсутствует реактор.

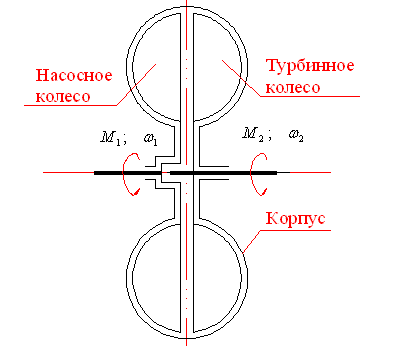

Колесо, соединённое с ведущим валом, называется насосным колесом, а колесо, соединённое с ведомым валом, называется турбинным колесом.
В отличие от гидротрансформатора, моменты на насосном и турбинном колёсах всегда практически одинаковы.
Фактически насосное колесо представляет собой лопастной насос, турбинное — лопастной гидравлический двигатель. Оба эти колеса находятся в одном герметичном корпусе и максимально сближены друг с другом (но не соприкасаются), и жидкость при вращении насосного колеса попадает непосредственно на турбинное колесо, сообщая последнему вращающий момент.
Также можно утверждать, что коэффициент трансформации равен отношению частоты вращения ведомого вала к частоте вращения ведущего вала.
Учитывая равенство моментов на ведущем и ведомом валах, можно записать, что КПД гидромуфты равен коэффициенту трансформации.
Гидромуфты применяются в коробках передач автомобилей, некоторых тракторов, в авиации и других областях техники.
Перед механическими муфтами, гидромуфты имеют те преимущества, что ограничивают максимальный передаваемый момент, и таким образом, предохраняют приводной двигатель от перегрузок (что особенно важно при пуске двигателя), а также сглаживают пульсации момента.
Однако КПД гидравлической муфты ниже, чем КПД механической.
